Стальная Электросварная Прямошовная Труба
Квадратного Сечения
ГОСТ 13663-83
ГОСТ 8645-68
ГОСТ 30245-2012
Мерные длины до 10м
Масляное покрытие для защиты от коррозии
Размеры в мм
Наружная Ширина x Высота
15x10
20x10
30x20
40x20
50x30
60x40
80x40
80x60
100x40
100x50
100x60
100x80
120x40
120x60
120x80
Марки сталей
Покрытие
ст2
ст3сп
ст3пс
08пс
08кп
08Ю
10пс
ст20
E420
DX51
DX52
DX53
При желание
Покрытие Ze(Цинк), Alusinc(AS)
Толщины
Стенки труб
1.2мм
1.5мм
1.7мм
2.0мм
2.2мм
2.5мм
3.0мм
3.5мм
4.0мм
Ассортимент
Механические свойства
Марки стали | Предел прочности, мин MPa | Предел текучести, мин MPa | Относительное удлинение, % |
|---|---|---|---|
Ст08пс | 333 | 206 | 24 |
СтЗсп, СтЗпс, СтЗкп | 353 | 216 | 22 |
20, 20пс, 20кп | 412 | 245 | 21 |
10, 10пс, | 333 | 206 | 24 |
Ст4сп, Ст4пс,
Ст4кп | 412 | 245 | 21 |
Ст2сп, Ст2пс,
Ст2кп | 333 | 206 | 24 |
Допуски размеров
Характеристика | Значение отклонений |
|---|---|
Наружный размер(W) 10 мм ≤ W < 30 мм 30 мм ≤ W < 50 мм 50 мм ≤ W < 120 мм | ±0.25 мм ±0.25 мм ±0.8 % |
Толщина(T) 1.0 мм ≤ T < 1.6 мм 1.6 мм ≤ T < 2.1 мм 2.1 мм ≤ T < 5.0 мм | ±9 % ±8 % ±4 % |
Вогнутость или выпуклость сторон 10 мм ≤ W < 50 мм 50 мм ≤ W < 120 мм | 0.5 мм 0.8 мм |
Скручивание | До 2° на 1 м |
1) Для максимального расстояния 100 мм, концы могут из-за остаточных напряжений иметь размеры, выходящие за пределы допуска.
2) Допуски соответствуют, а так же превышают требования высокого класса точности ГОСТ 8645-68.
Покрытия и Поверхность
Обозначение Покрытия | Описание | Подходит для |
|---|---|---|
ГК (горячекатаный) | Прокат, полученный горячей прокаткой | Покраски, сварочных работ |
ХК (холоднокатаный) | Прокат, полученный холодной прокаткой | Точные изделия, штамповка, хромирование |
+Ze(покрытие цинком) | Оцинкованный прокат для защиты от коррозии | Повышенной стойкости к ржавчине |
+As(покрытие алюминием и кремнием) | Прокат с покрытием Al-Si | Высокотемпературных условий |
1) Поверхность слегка смазана для защиты от коррозии во время транспортировки и кратковременного хранения. По запросу трубы могут быть поставлены сухими, однако в этом случае INVEST ZONE не будет нести ответственности за возможную ржавчину.
Шероховатость поверхности, Ra | Значение Ra |
|---|---|
ХК, холоднокатаный | < 0.6 μm |
ГК, горячекатаный | < 2.0 μm |
Упаковка и маркировка
Наружный размер, мм | Шт в Упаковке | Размеры упаковки в мм (W x H x L) |
|---|---|---|
30 x 20 | 180 | 450 x 240 x 10000 |
40 x 20 | 144 | 480 x 240 x 10000 |
50 x 30 | 100 | 500 x 300 x 10000 |
60 x 40 | 96 | 480 x 480 x 10000 |
80 x 40 | 72 | 480 x 480 x 10000 |
80 x 60 | 48 | 480 x 480 x 10000 |
100 x 40 | 50 | 500 x 400 x 10000 |
100 x 50 | 50 | 500 x 500 x 10000 |
100 x 60 | 40 | 500 x 480 x 10000 |
100 x 80 | 30 | 500 x 480 x 10000 |
120 x 40 | 40 | 480 x 400 x 10000 |
120 x 60 | 32 | 480 x 480 x 10000 |
120 x 80 | 24 | 480 x 480 x 10000 |
1) Все профильные трубы от INVEST ZONE упакованы в прямоугольную форму и закреплены стальными обвязочными лентами.

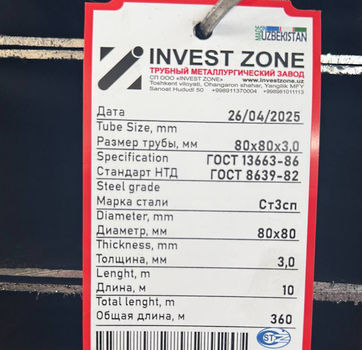

2) Каждая пачка имеет четкую маркировку с указанием даты производства, типа трубы, марки стали и точных размеров, что обеспечивает быструю погрузку и прослеживаемость.
3) По запросу трубы могут быть поставлены в других размерах упаковки.
